ソルダペースト

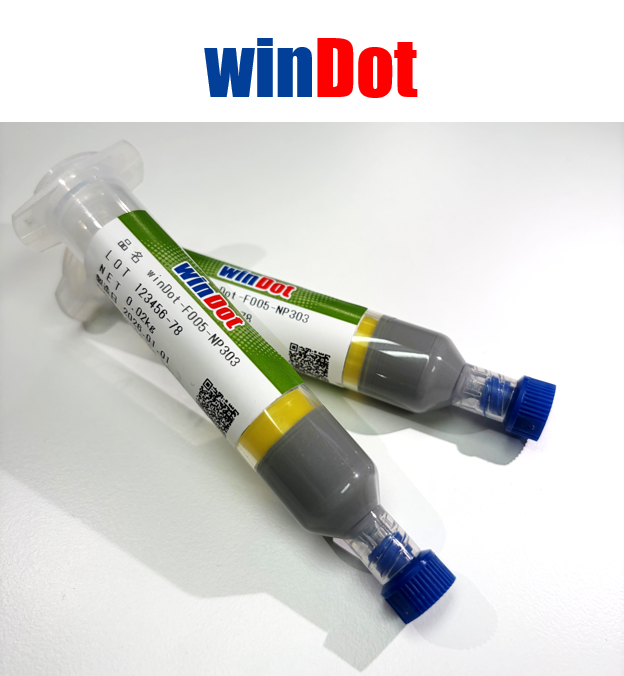

winDot-F005-NP303
ジェットディスペンス用ソルダーペースト
微細塗布と溶融性の両方を同時に実現。
世界最小塗布径を実現し、吐出詰まりもありません。
ジェットディスペンスの高速微細吐出に対応

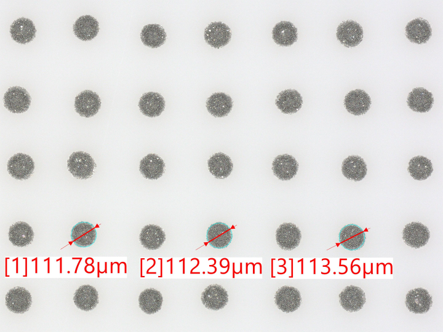

ジェットディスペンスによるφ100µｍクラスの高速微細安定吐出
|
Φ110 μｍ （by Type7 powder) |

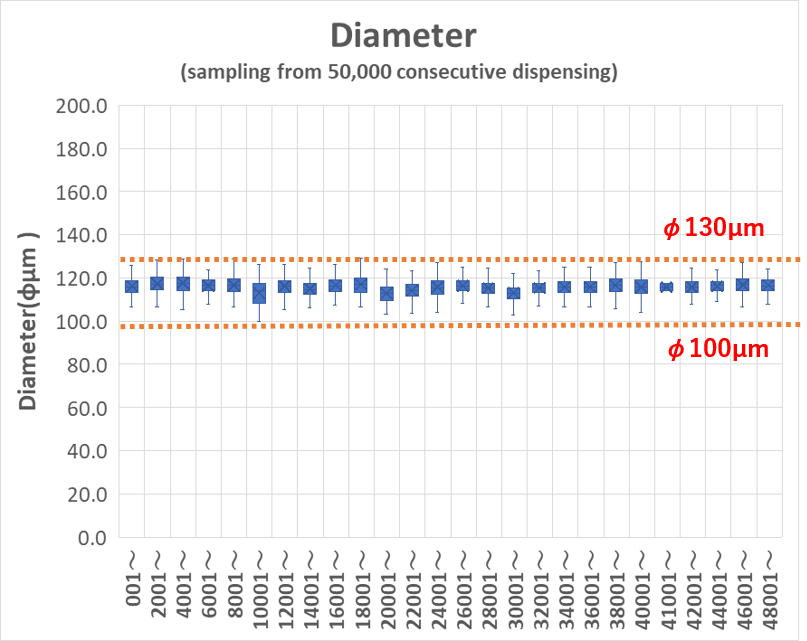

5万点連続吐出における吐出径 |
 |
|
立体構造など印刷不可能な部品へのはんだ塗布に最適
キャビティ構造プリント基板を用いた各種モジュールやLEDモジュールなど、凹部へのはんだ供給。
 |
 |
 |
複数回の重ねショットによる厚み調節が可能
多段ショットの塗布形状（１回、３回、５回）
 |
| 優れた溶融性 |
| はんだ塗布量が微小でも問題なく溶融します |
| BGA ドット塗布評価（実基板上） |
|
0.65 mm ピッチ BGA Φ200 μm × 2 ドット
|
0.4 mm ピッチ BGA Φ200 μm
|
|
|
リフロー前
|
|
|
|
O2：500 ppm リフロー後 |
 |
 |
|
|
塗布状態、その後のリフローで特に問題なし |
|
|
基本特性 winDot-F005-NP303
|
||||
|
はんだ組成
|
Sn-3.0Ag-0.5Cu
|
|
||
|
粉末サイズ
|
Type5,6,7
|
♦ ジェットディスペンス用 |
||
|
ハライド含有量 |
0.03wt％以下 |
|
||
