ソルダペースト
NP303-COSMO-LA501-T4
エリアレーザー用ペースト
急加熱での良好なはんだ付け性
短時間加熱での良好な接合品質確保
常温輸送、常温保管が可能

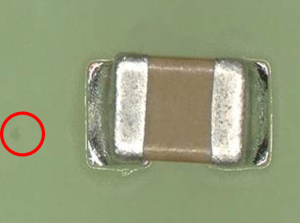

急加熱によるフラックス、はんだボール飛散低減
|
フラックス飛散 部品ずれ |
 |
NP303-COSMO-LA501-T4 |
|

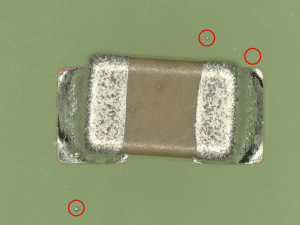

はんだボール飛散 部品ずれ |
 |

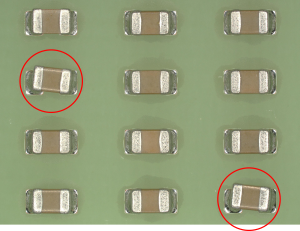

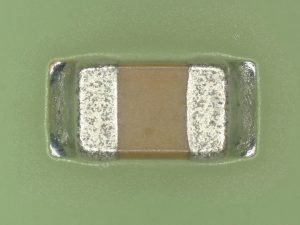

短時間加熱ながらセルフアライメント性能確保
 |
 |
|
従来製品 |
NP303-COSMO-LA501-T4 |
短時間加熱で良好なはんだ接合
基板、部品電極間のはんだ付け後の合金拡散層形成確認
|
QFN部品接合断面 |
MLCC部品接合部断面 |
||
 |
 |
 |
 |
|
端子電極はんだ接合部 |
接合部界面拡大 |
部品全体はんだ接合部 |
接合部界面拡大 |

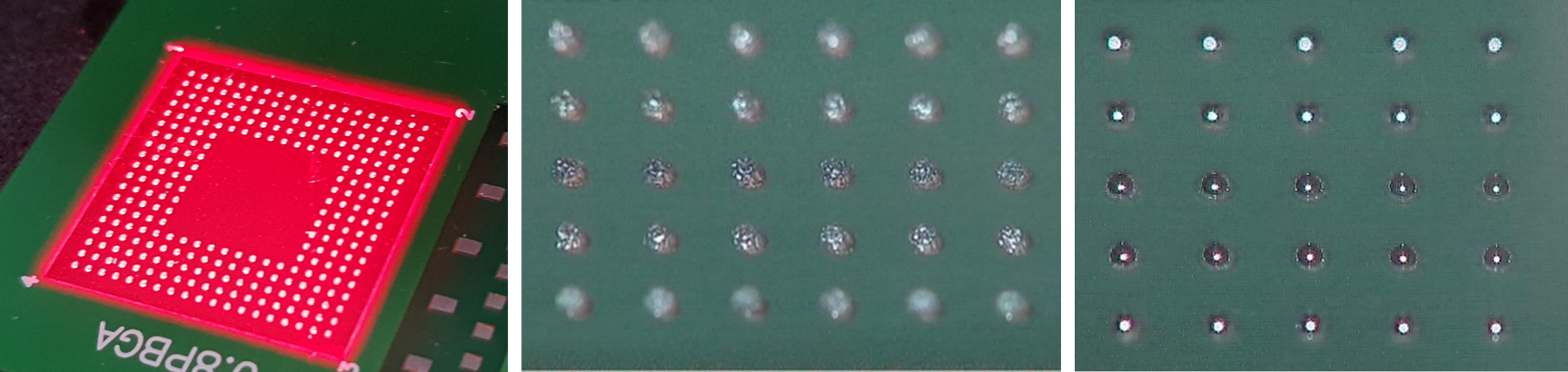

エリアレーザー適用によるボイド低減
 |
 |
|
Void rate:10.13％ |
Void rate:1.19％ |
|
リフロー炉による加熱 |
エリアレーザーによる加熱 |
|
基本特性 NP303-COSMO-LA501-T4
|
||||
|
はんだ組成
|
Sn-3.0Ag-0.5Cu
|
|
||
|
融点
|
217℃~219℃
|
♦ エリアレーザー対応 |
||
|
粉末サイズ
|
Type4
|
♦ 常温保管 |
||
|
ハライド含有量 |
0.08±0.02wt% |
|
||
