焊錫膏
NP303-COSMO-LA501-T4

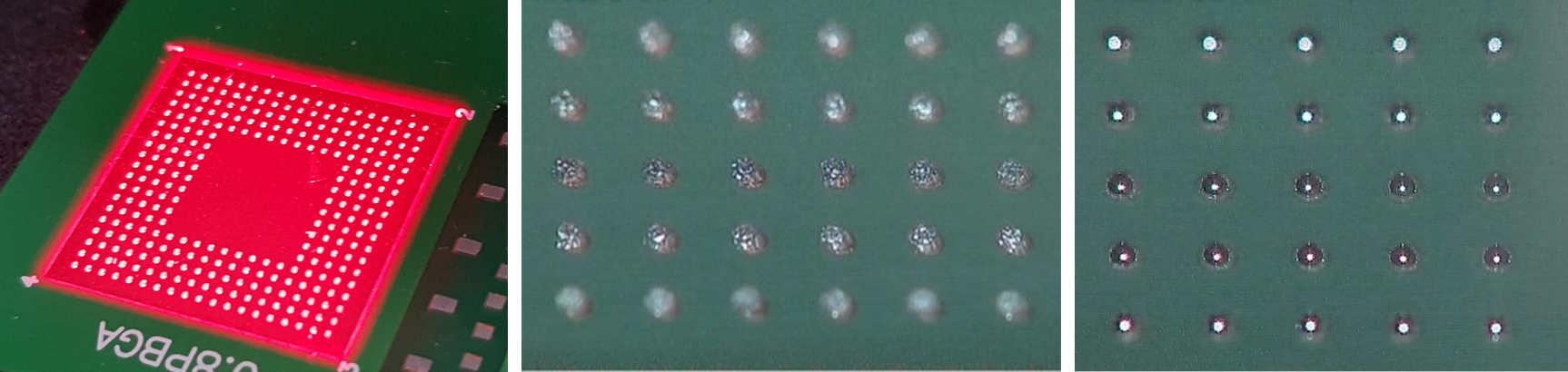

區域雷射用錫膏
即使急速加熱仍保有良好焊接性
確保短時間加熱擁有良好的接合品質
可實現常溫運輸、常溫保管

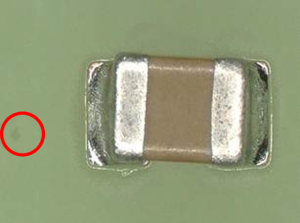

減少因急速加熱產生的助焊劑、錫球的飛濺
|
助焊劑飛濺 零件歪斜 |
 |
NP303-COSMO-LA501-T4 |
|

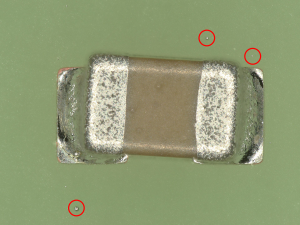

錫珠飛濺 零件歪斜 |
 |

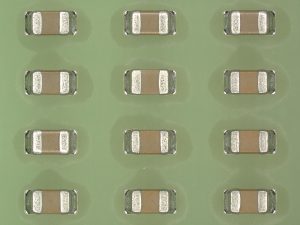

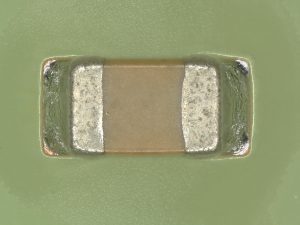

即使是短時間加熱也能發揮錫膏讓零件自我對位的特性
 |
 |
|
既有產品 |
NP303-COSMO-LA501-T4 |
短時間加熱也能保有良好焊接性

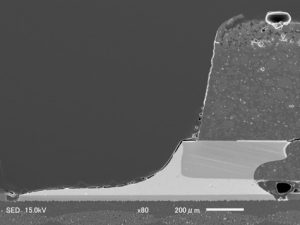

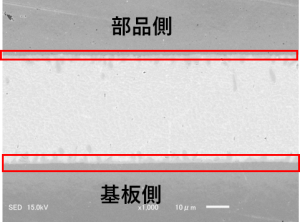

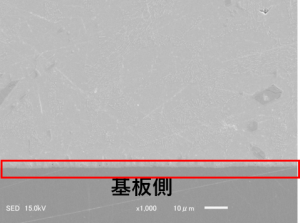

確認焊接後基板與零件電極間的介面金屬共化物(IMC)
|
QFN零件接合斷面 |

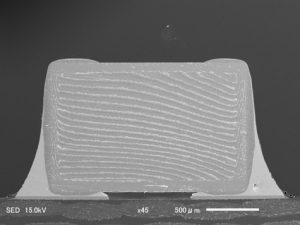

MLCC零件接合斷面 |
||
 |
 |
 |
 |
|
端子電極焊接部分 |
放大接合部分 |
零件接合整體 |
放大接合部分 |

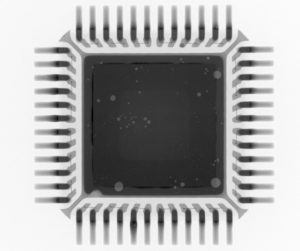

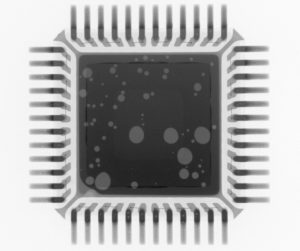

搭配區域雷射使空洞減少
 |
 |
|
Void rate:10.13％ |
Void rate:1.19％ |
|
迴焊爐加熱 |
區域雷射加熱 |
|
基本特性 NP303-COSMO-LA501-T4
|
|||
|
合金成分
|
Sn-3.0Ag-0.5Cu
|
|
|
|
熔點
|
217℃~219℃
|
♦ 對應區域雷射焊接 |
|
|
粉末粒徑
|
Type4
|
♦ 常溫保管運輸 |
|
|
鹵素含量 |
0.08±0.02wt% |
 |
|
